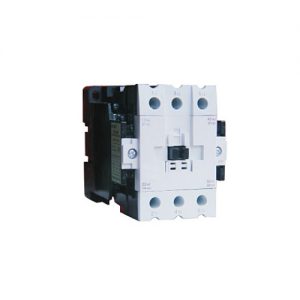

STWOC1系列交流接触器

1、独特的磁系统设计，保证线圈消耗功率低，触头回弹小。
2、自身清洁“通风设计”，可使尘埃从底部之空隙排出。
3、所以含铁金属部件均镀锌、非铁部件均镀镍处理。
4、线圈绕组使用铜漆包线，其绝缘等级为H级(160℃)
5、所有黑色金属件均经过镀锌纯化处理。
6、可直接用螺丝安装也可采用导轨安装。
7、加装附件方便灵活、安全可靠。

当线圈通电时，铁心产生电磁吸力，将衔铁吸合，由于触头系 统是衔铁联动的，因此衔铁带动接触桥同时运行，触电闭合，从而 接通电源。当线圈断电时，吸力消失，衔铁联动部分依靠弹簧的反 作用力而分离，使主触头断开，切断电源。 轻型接触器（C1-9 ～ 85）主体的十种型号均可采用通用附件， 只需 3 种型号的线圈。

4 极接触器是用于控制配电系统和三相四线制的负载。装配机 械联锁后可用于主干线供电和备用系统的自动控制，列入干线故障 时备用发电机组投入使用。增加的辅助触头和机械自锁继电器用于 基本的逻辑与顺序控制。轻型接触器已因其固有的动触头惯性小、 回弹小，而达到了一个新的水平。

产品概述

SIWOC1系列交流接触器（以下简称接触器）。 主要适用于 50Hz（或 60Hz）、额定工作电压 380V 及以下，额定工作电流 85A 及以下电力系统中供远距离接通和断开电路及频繁的启动、 停止和控制交流电动机，并可与热继电器或电子式保护装置组成电动机启动器，保护可能发生过载的电路。其先进的设计理念和完善的制造工艺， 使各项技术指标已达到国内外同类产品的先进水平。 接触器采用模块化的设计结构，具有结构紧凑、体积小、通断能力强、飞弧距离小、性能稳定、动作可靠等特点，是同类产品中最佳的选择。

使用环境

海拔高度：不超过 2000m 环境温度：不高于 +40℃，不低于 -5℃，且其 24h 内的平均温度值不超过 +35℃ 大气条件：在 +40℃时空气相对湿度不超过 50%，较低温度可有较高的相对湿度，最湿月的月平均最低温度不超过 +25℃，该月的月平均最大相 对湿度不超过 90%，并考虑因温度变化发生在产品上的凝露 污染等级 :3 级 安装类别：III 类 安装条件：安装面与垂直面的倾斜度不大于 ±5° 冲击振动：产品应安装和使用在无法明显摇动、冲击和振动的地方

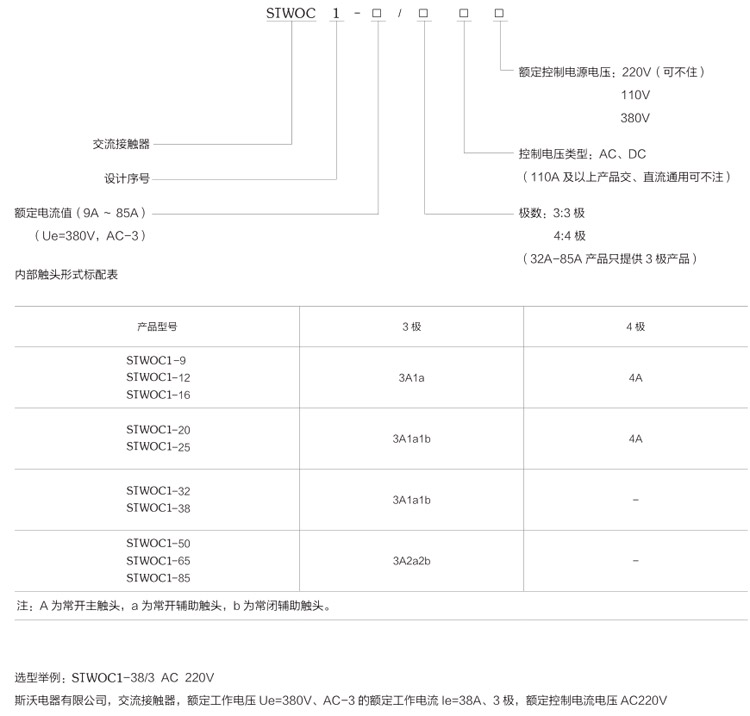

型号含义

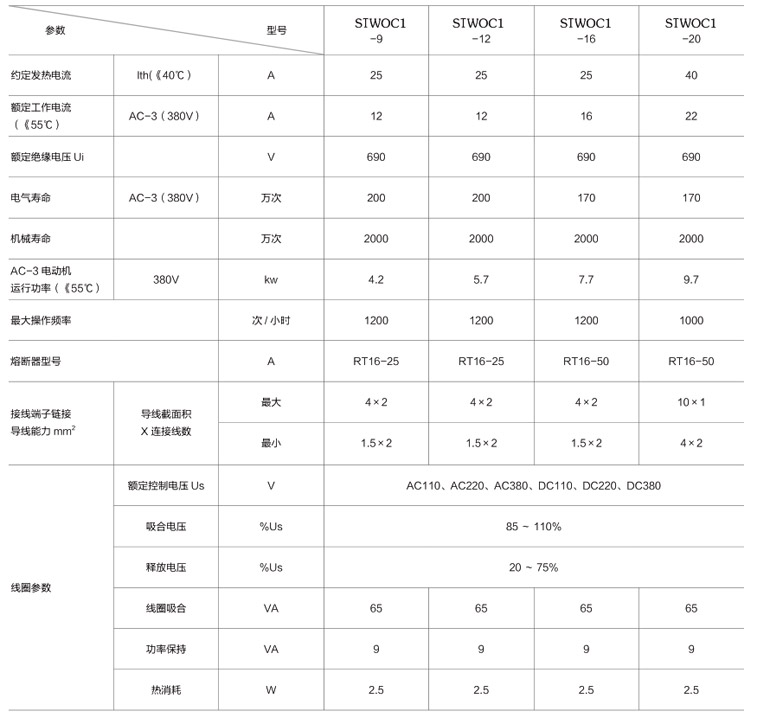

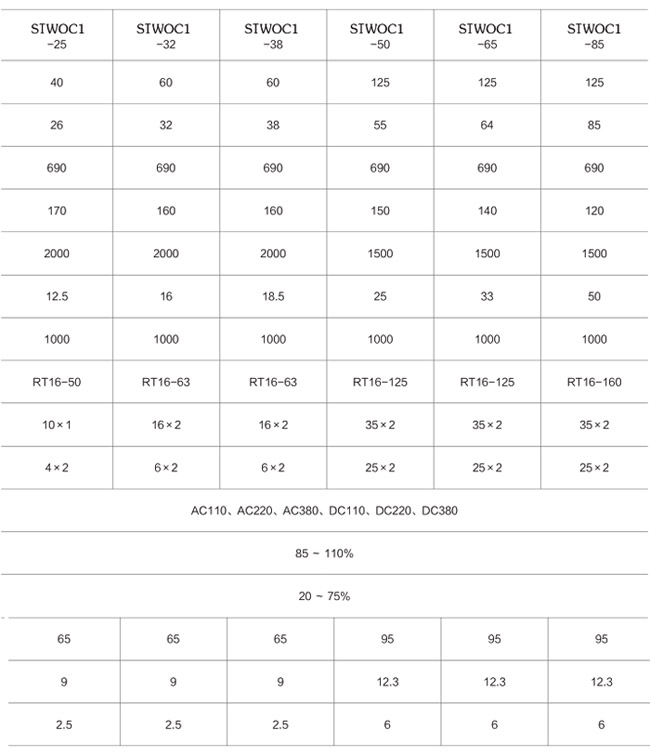

产要技术参数
